特寸製作可能寸法
床点検口ＮＦ型を除く全製品（天井･床･壁）において、特寸サイズの製作が可能です。

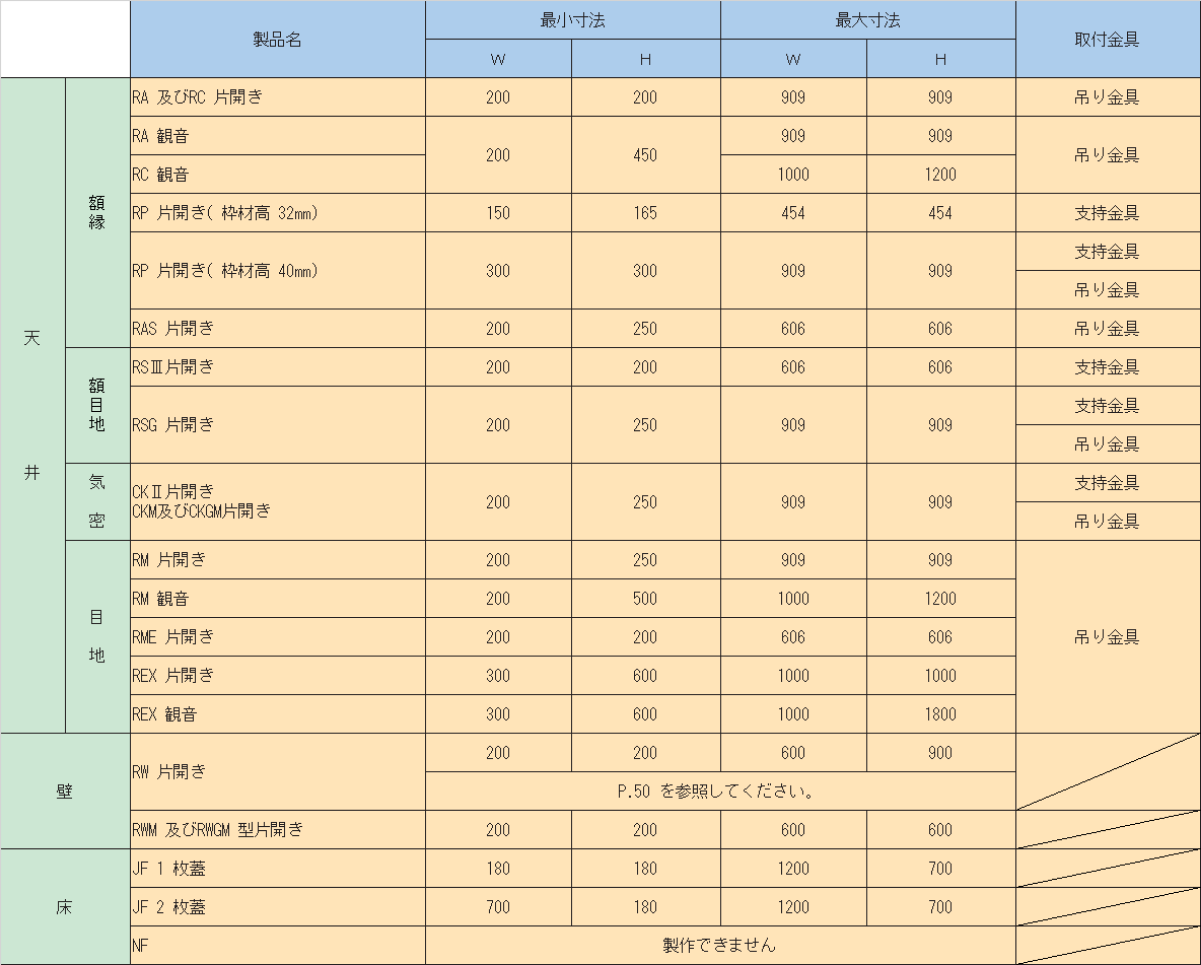

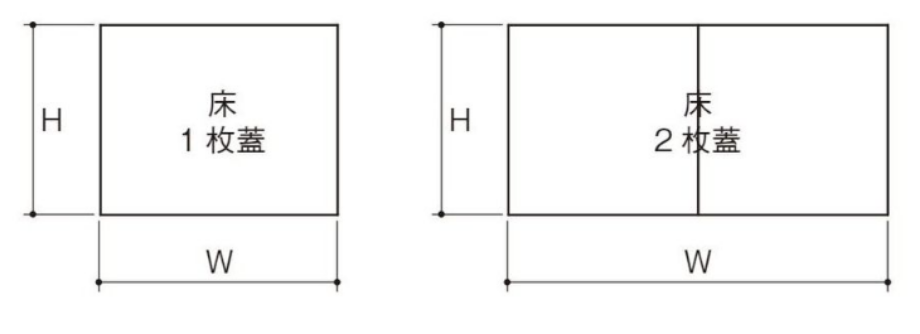

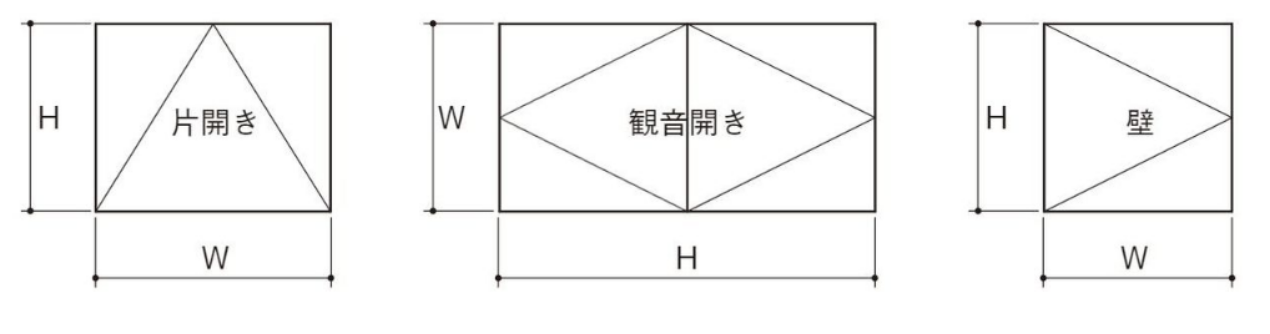

※下記寸法は（天井）天井材開口寸法 （床）床材開口寸法（壁）外枠外寸法(mm)
- 天井点検口については、鍵付仕様も対応可能です。
- 天井点検口片開きの場合、Ｗが650mm以上はラッチが2ヶ所になります。
- 取付金具が支持金具の物は、吊り金具へ変更可能。（Ｗ又はＨが606mmを超える場合は吊り金具となります。）
- 天井点検口において、次の製品については観音開き仕様の製作はできません。
【RAS型・ＲＰ型・ＲＳＧ型・RSⅢ型・ＣＫⅡ型・ＣＫM型・ＣＫGM型・ＲＭＥ型】

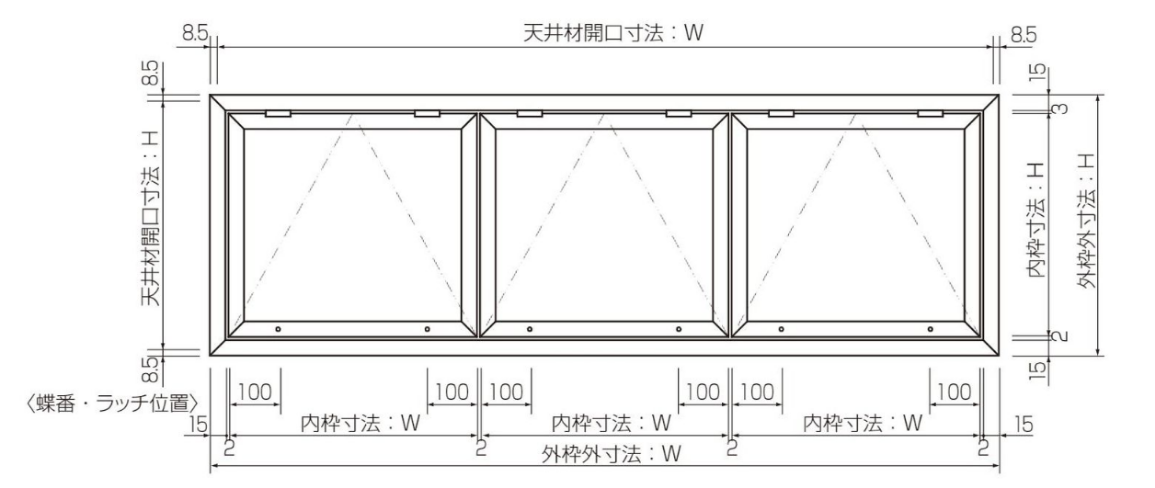

蝶番仕様
観音開き仕様では対応できない長尺点検口の場合。ＲＣ型をベースに回転軸を蝶番に変更して対応。
- 対象製品：ＲＣ型
- 製作可能寸法
①天井材開口寸法：Ｈ＝最小２００ｍｍ～最大９００ｍｍ
②外枠外寸法：Ｗ＝３６００ｍｍを超える場合、外枠を分割して対応。
③内枠寸法Ｗを最大７００ｍｍとして内枠を分割。
- 注意事項 外枠の曲がりを防ぐため、取付方法は下地への直付けのみとなります。

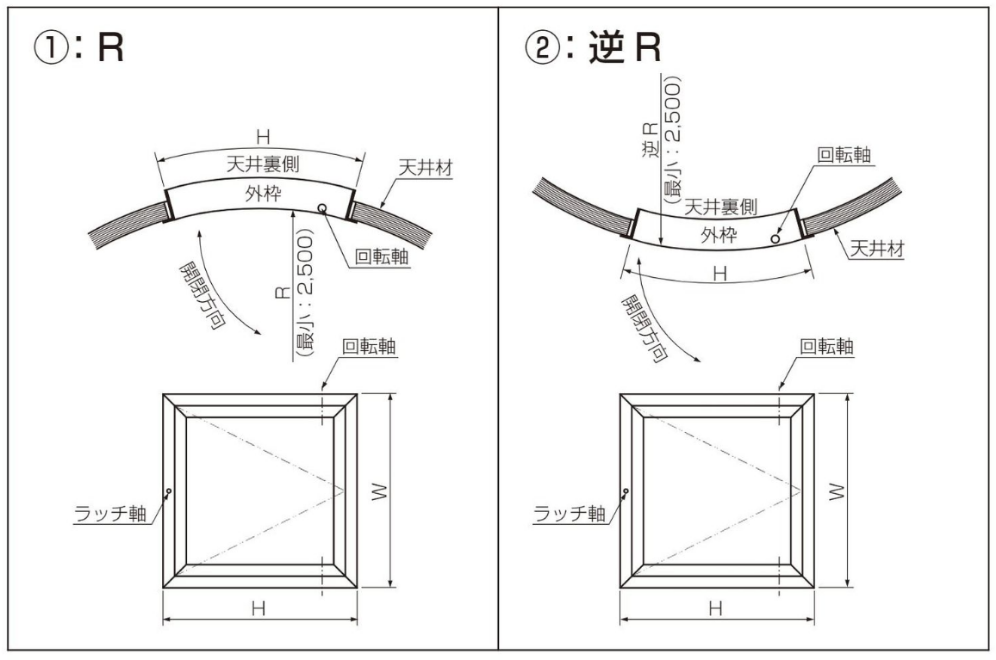

Ｒ曲げ加工 〈ボルト式吊金具仕様専用〉
観音開き仕様では対応できない長尺点検口の場合。ＲＣ型をベースに回転軸を蝶番に変更して対応。
- 対象製品：RA型・RC型
- 片開きのみ製作可能
- 製作可能最小半径
天井材開口寸法
■ H=303～453：R3,500
内枠-外枠クリアランス：3ｍｍ
■ H=454以上：R2,500
内枠-外枠クリアランス：2ｍｍ
- 最大半径：R20,000

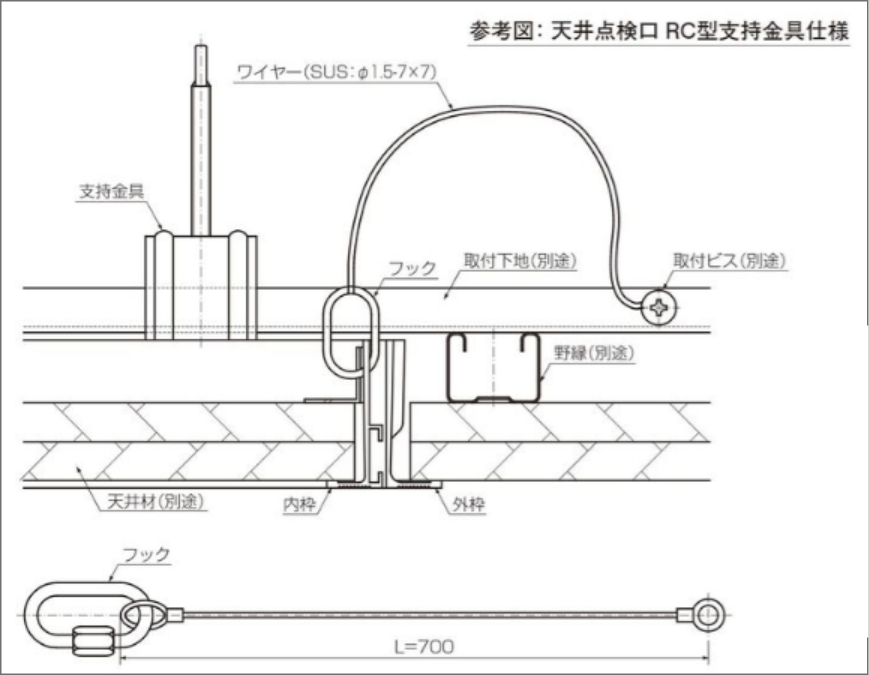

内枠落下防止ワイヤー
- 対象製品：全製品
※天井点検口ＲＥＸ型には標準装備
- ワイヤー仕様：ステンレス製 φ1.5－7×7
- 使用数：内枠1枚あたり2本

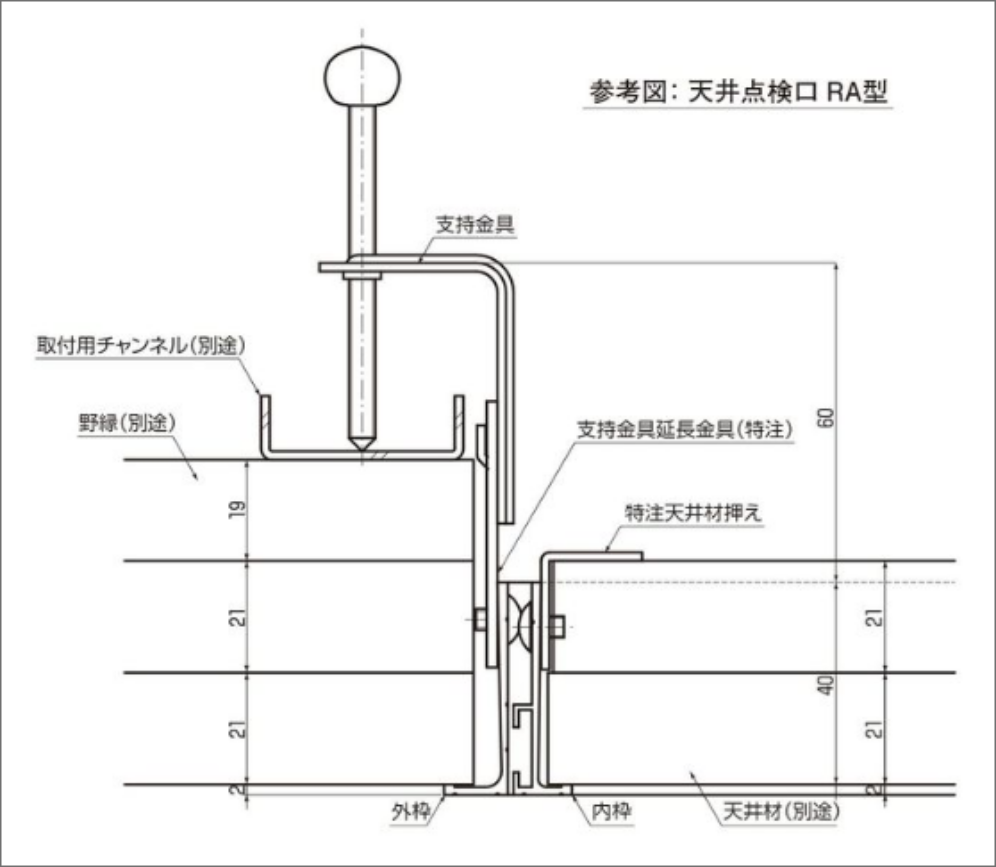

天井材が厚い場合の対応
規格品で使用する天井材の厚さは、最大２５ｍｍ（１２．５ｍｍ×２枚）を想定していますが、添付されている天井材押え枠及び支持金具（吊り金具）では対応できない厚さの天井材を使用する場合、天井材押え枠及び支持金具（吊り金具）延長金具を別途製作して対応。
- 対象製品：ＲSⅢ型・ＲＣ型・ＲＡ型・ＲＰ型・ＣＫⅡ型
- 適用金具：支持金具及び吊り金具
※RP型支持金具仕様は支持金具の変更が必要なため、延長金具単体での発注にはご注意ください。

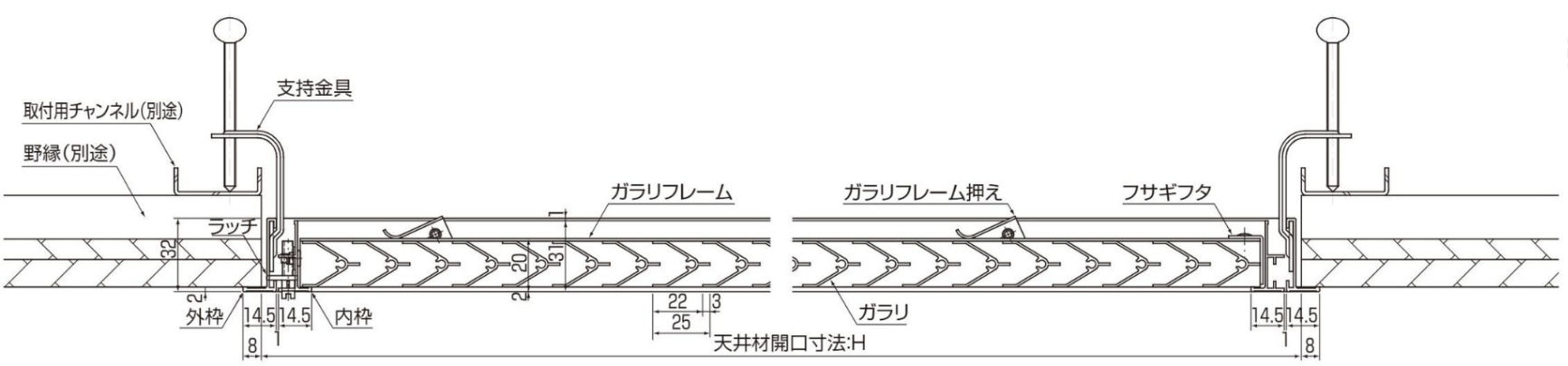

ガラリ仕様
- 対象製品：額縁タイプ（ＲＣ型・ＲＡ型・ＲＰ型）
- 規格ガラリピッチ：２２ｍｍ及び３０ｍｍ
- 特寸への対応
①点検口サイズは、P.46寸法表に準じます。
②点検口サイズに合わせてガラリの製作が可能。
③規格ガラリピッチ以外の製作が可能。（ピッチ又は開口率をご指示ください。）
- 注意事項
空調設備の吸込・吹出口等で大型サイズのガラリを使用する場合、音鳴りの可能性があります。
※規格外については、担当者へお問い合わせください。

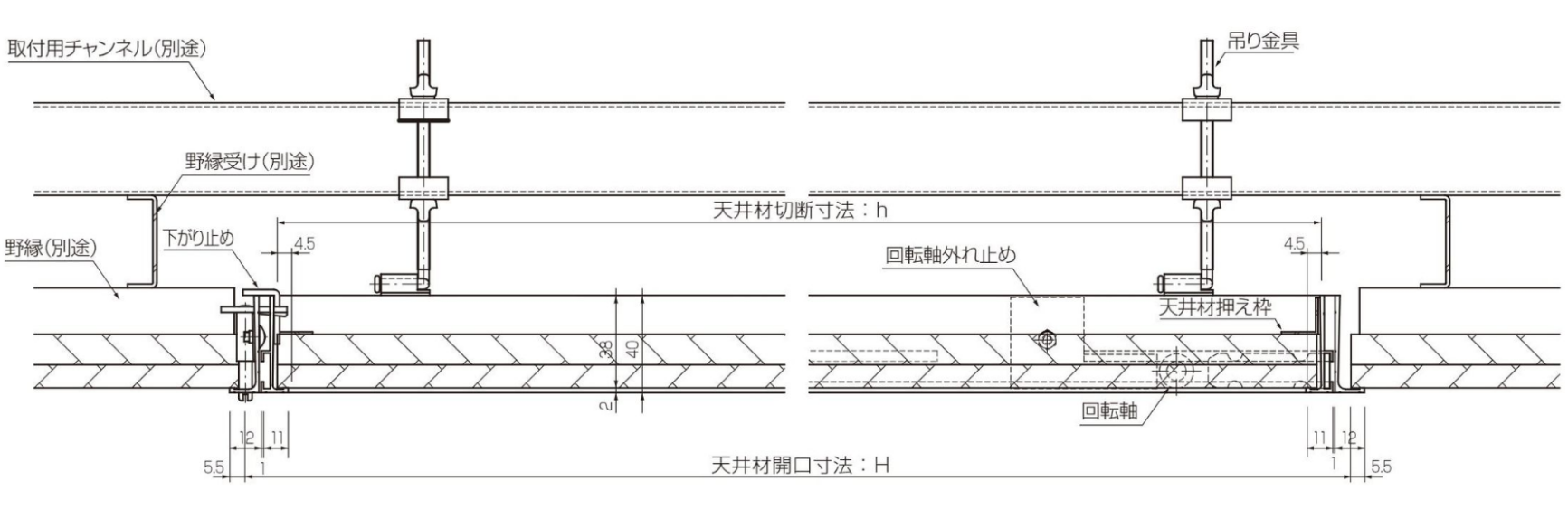

上開き仕様
天井裏から開閉したい場合や通常の開閉が出来ない等、天井裏側に内枠を開けたい場合に使用。
天井裏から開閉したい場合に必要なツマミ付も製作出来ます。
- 対象製品：ＲＣ型・ＲＡ型 ※鍵付対応可（RA型は片開きのみ）
- 特寸への対応：P.46寸法表に準じます。
- 注意事項 取付金具は、ボルト式吊り金具のみとなります。

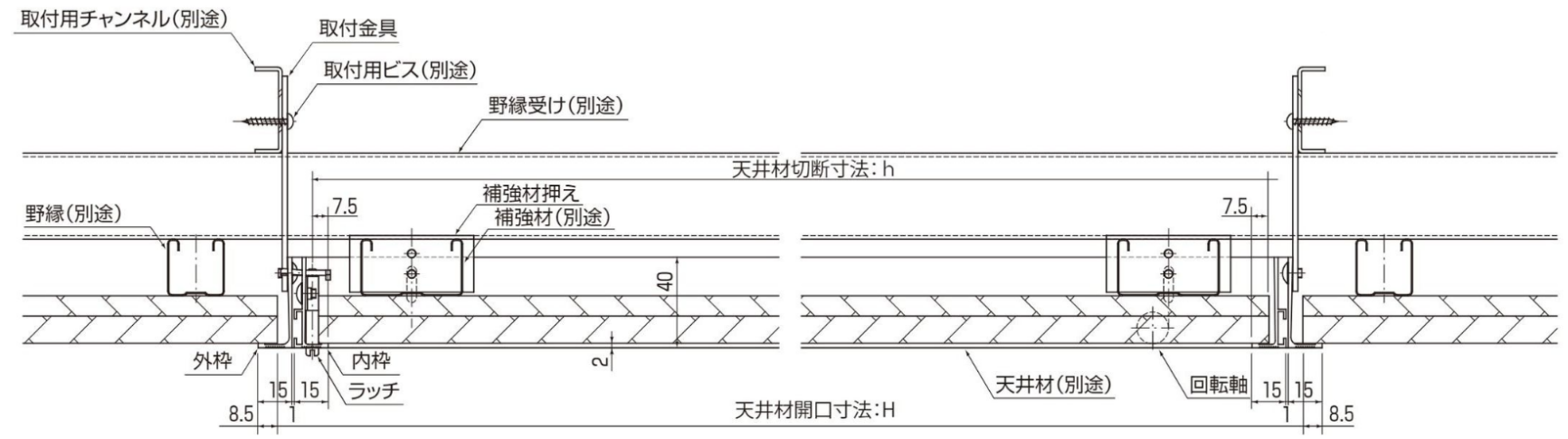

軒天仕様
対象製品：ＲＣ型 ※鍵付対応可
- 表面仕上げ：陽極酸化塗装複合皮膜（アルマイト艶消しクリアー）
- 製品仕様（規格品との違い）

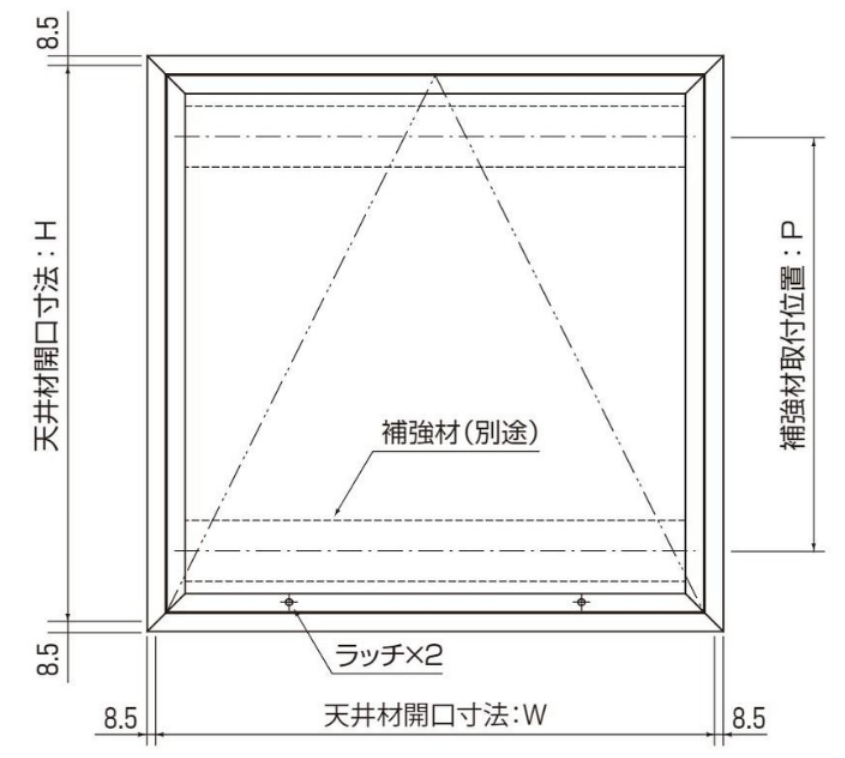

①専用取付金具を使用してビスで固定。又は、下地へ直付け
②内枠天井材は、補強材（野縁等）を使用して固定。※補強材は、別途用意してください。
③ラッチ２ヶ所。
- 最大許容風圧力

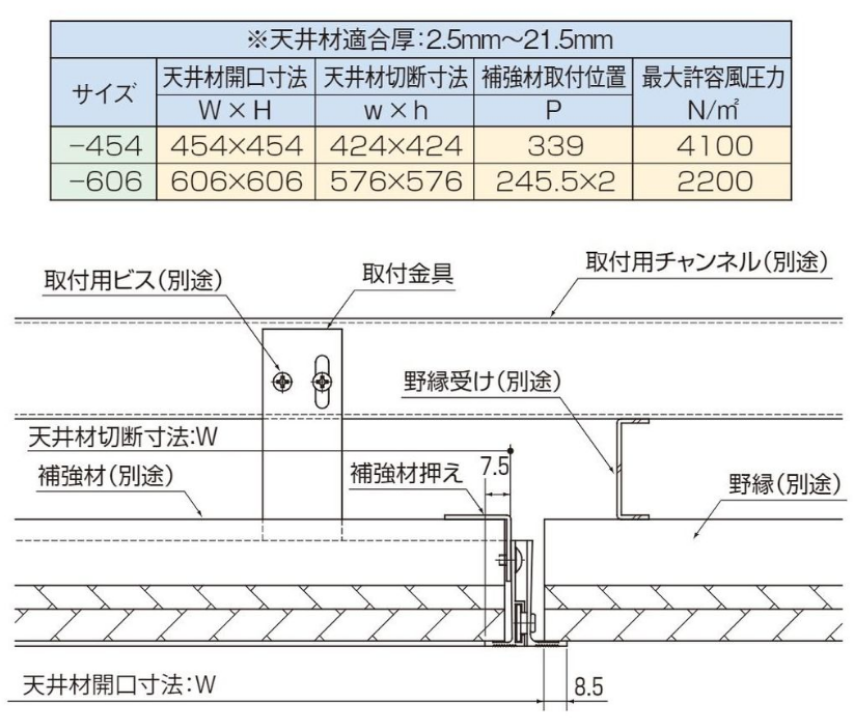

荷重試験より算出した最大許容風圧力 ＲＣ－４５４ ： ４，１００Ｎ/㎡ ＲＣ－６０６ ： ２，２００Ｎ/㎡
※荷重試験は、点検口本体の強度を確認するために行ったものです。
- 注意事項
①使用部位の風圧力を必ず確認し、上記3の数値を超える場合は使用しないでください。
②標準の吊り金具及び支持金具は絶対に使用しないでください。
※記された材質及び表面処理等は、JIS（日本産業規格）に基づくものとする。
壁点検口RW型 大型サイズ
- 最大製作可能寸法
W=６００×H=９００（外枠外寸法）
- 注意事項
規格サイズ以上の内枠壁材質量は7.5kgまでです。

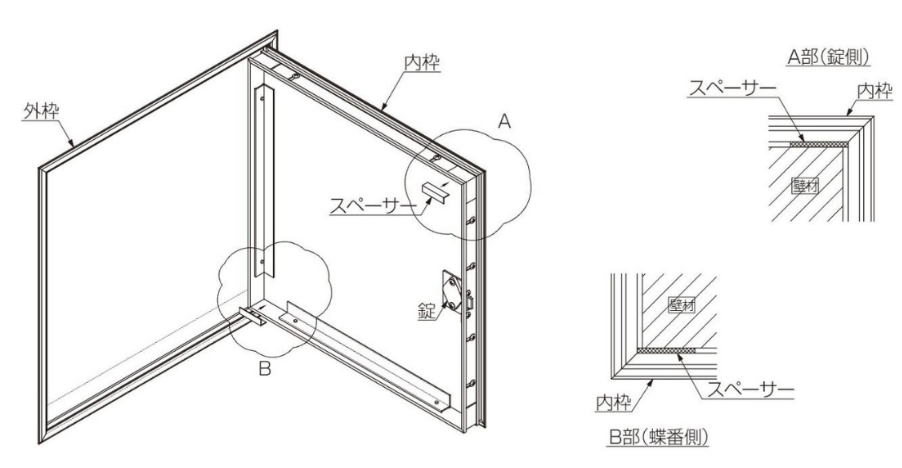

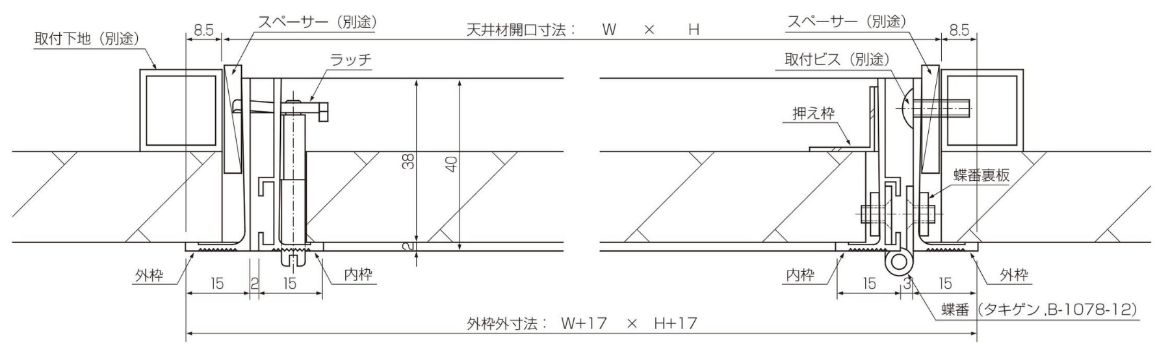

内枠裏側より、Ａ及びＢ部の内枠と壁材の隙間へスペーサーを入れてください。
その他特注仕様
- ラッチ２ヶ所仕様天井点検口の全製品。
※点検口サイズが小さい場合、対応できない場合がありますので、お問い合わせください。
- その他本製品集にない特注品については、担当者にお問い合わせください。
